抗震支架的设计要求


大家知道,现在抗震支架越来越普及,有些朋友还不了解抗震支架的设计要求,现在我们江苏迅杰工程师就简单介绍一下抗震支架的设计要求:

抗震支吊架可以在地震中给予机电各系统充分保护,可以可用于抵抗来自水平及垂直方向的地震力的破坏。根据所保护机电系统的不同,抗震支吊架可分为管道抗震系统、风管抗震系统和电气(包括电气线管、线槽及桥架)抗震系统。


我们都知道抗震支架是用于建筑机电抗震系统的材料,地震每年都会发生,如果没有点防震抗震功能,建筑物就很容易会崩塌,造成人身财产安全危险。所以我们必须要高度重视建筑机电抗震。为抗震减灾做好铺垫,这对于建筑物的抗震减灾起到极为重要的作用和意义!那么关于抗震支架的知识你知道多少呢?


相关规范:

抗震支架设计依据:依据《建筑抗震设计规范》GB50011-2010,第3.7.1条:非结构构件,包括建筑非结构构件和建筑附属机电设备,自身与结构主体的连接应进行抗震设计。依据《建筑机电工程抗震设计规范》GB50981-2014,第1.0.4条:抗震设防烈度为6度及6度以上地区的建筑机电工程设施必须进行抗震设计。本规范适用于抗震设防烈度为6度至9度的建筑机电工程设施抗震设计;不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程的抗震设计。


抗震支架设计范围:

1、DN65以上的生活给水、消防、采暖及空调水等管道系统;

2、悬吊管道中重力大于1.8KN的设备或吊杆计算长度超过300mm的吊杆悬挂管道;

3、内径不小于60mm的电气配管;

4、重力不小于150N/m的电缆桥架、电缆槽盒、母线槽;

5、矩形截面面积≧0.38㎡和圆形直径大于等于0.7m的通风、空调等系统;

6、所有防排烟风道、事故通风风道及相关设备。

7、内径不小于25mm的燃气管道;在建筑高度>50m的建筑内,燃气管道应设置抗震支撑;

8、设在屋顶的共用天线等。


抗震支架设置形式:

按设置形式分:单管螺杆式、单管底座式、多管底座式、组合式等;

按力形式分:竖向抗震支吊架、侧向抗震支吊架、纵向抗震支吊架等。

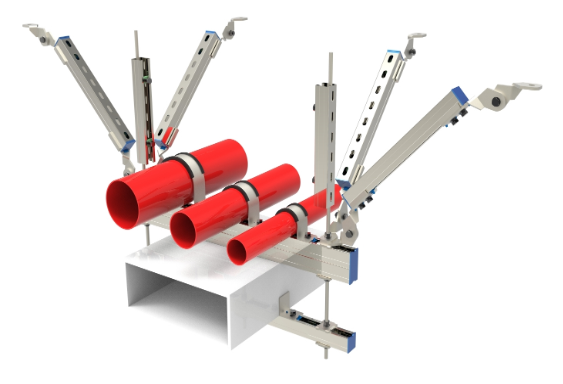

江苏迅杰环境工程公司专业生产抗震支架、管廊支架成品支吊架等产品,是一家集抗震支架、管廊支架、成品支吊架设计、生产、销售、安装于一体的多元化的现代化科技企业。抗震支架主要有综合抗震支架、单管双向抗震支架、多管双向抗震支架、单管侧向抗震支架等系列。成品支吊架主要有综合支吊架等系列。
