风管抗震支架安装规范及步骤

2018-08-16 12:29:05 点击:1115

风管抗震支架安装规范及步骤



风管抗震支架在墙上的安装,沿墙敷设的风管常采用托架固定。托架安装时,圆形风管标高以风管的轴线标高为准,矩形风管的标高以管底标高为准。根据风管的标高画出托架横梁上表面的位置线,再根据风管抗震支架的间距要求,确定支架的具体位置,然后将托架的衡量固定在墙壁上。固定的方法可采用预埋法、栽埋法、膨胀螺栓法和射钉法等,具体的安装步骤如下:



风管抗震支架的安装步骤


以矩形风管为例,根据风管的外形,选择对应的抗震支吊架来进行安装,安装的步骤主要包括:测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装。



1、风管抗震支架测量、锚栓定位
主要是测量所要安装的风管规格及风管底距楼板的高度,来决定全螺纹吊杆的长度、上下两根横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度,确定膨胀锚栓的位置。

2、切料
根据1测量出的相关数据进行材料的切割下料,槽钢切割完后须在切口处喷金属喷锌剂,避免切口腐蚀。



3、风管抗震支架主吊的安装
根据主吊膨胀螺栓的位置,钻孔,进而安装膨胀锚栓及全螺纹吊杆。



4、风管抗震支架横梁的安装
安装上下两根横梁,其中下横梁须拧紧,进而安装限位组件,上横梁维持松弛状态。



5、风管抗震支架斜撑的安装
定位侧向、纵向支撑的膨胀锚栓的位置,钻孔,进而安装侧向、纵向支撑,上横梁也须安装拧紧。



6、风管抗震支架加劲装置的安装
安装加劲装置时,间距应该满足相应的要求。

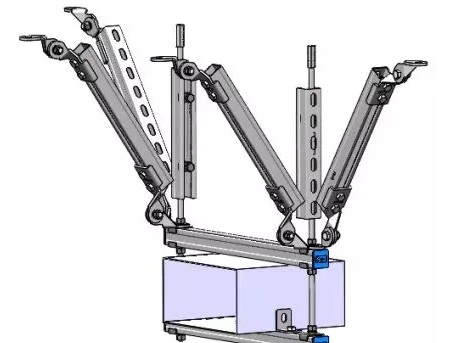

附安装完成后图例:
