什么是抗震支架?抗震支架有什么作用?抗震支架有哪几种?

2019-08-28 19:55:18 点击:90

什么是抗震支架?抗震支架有什么作用?抗震支架有哪几种?


简单的说,就是在机电管道设备上安装的抗震装置。安装抗震支架可以避免和减少地震对建筑物内机电设备的损坏。降低地震的危害,保护人民生命和财产安全。2008年5.12汶川大地震后,建设部对原来(建筑抗震设计规范)进行了修改,做到:大震不倒,中震可修,小震不坏。2014年10月9日,国家住房和城乡建设部及国家质量监督检验检疫总局正式颁布(建筑机电工程抗震设计规范),从2015年8月1日起强制执行。在此之前所有的建筑物基本没考虑机电抗震的设计,由此中国的建筑机电行业在抗震领域就有了国家标准,从而提高了机电系统的运行安全。

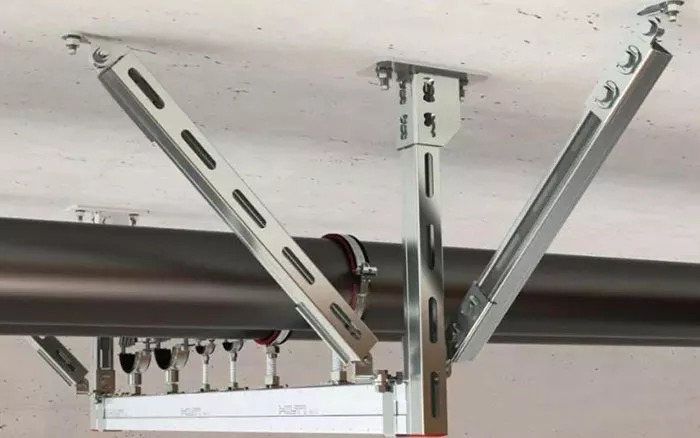

抗震支架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《建筑机电工程抗震设计规范》,抗震支吊架的定义是:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。





抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。


在中国,建筑物及其附属结构的防震抗震已经刻不容缓,对建筑机电抗震设计须迅速提高认识,这对于建筑物的抗震减灾起到极为重要的作用和意义!


在建筑机电工程中,抗震支吊架已开始强制使用,但是很多工程朋友对此还比较陌生,因为一直以来建筑在设计中基本不考虑机电的抗震,抗震支吊架也从没用过。但是现在情况不一样了,建筑机电行业在抗震领域有了国家标准,其中明确规定了抗震支架的设置和设计。


抗震支架有哪几种?

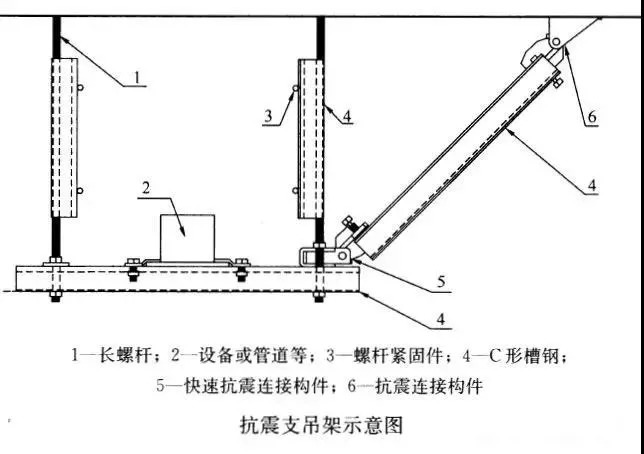

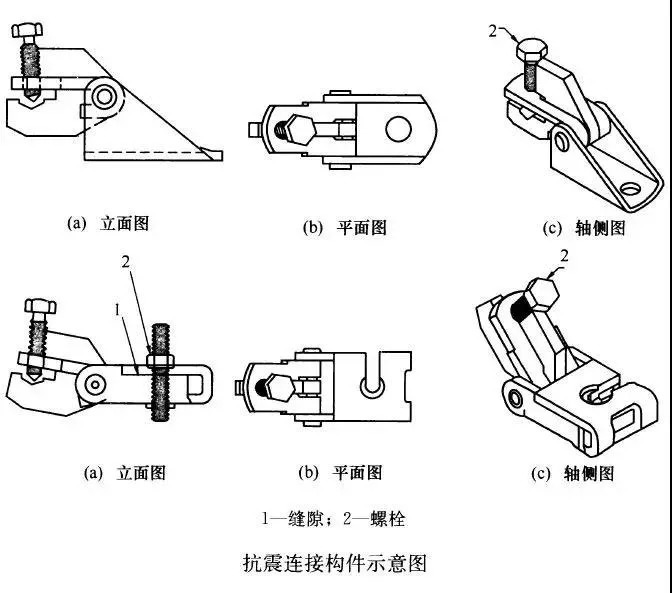

依据GB50981-2014《建筑机电工程抗震设计规范》,抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。抗震支架常见种类有:

柔性抗震支架、单管抗震支架、多管抗震支架、风管抗震支架、桥架抗震支架、多综合抗震支架、重型抗震支架等。

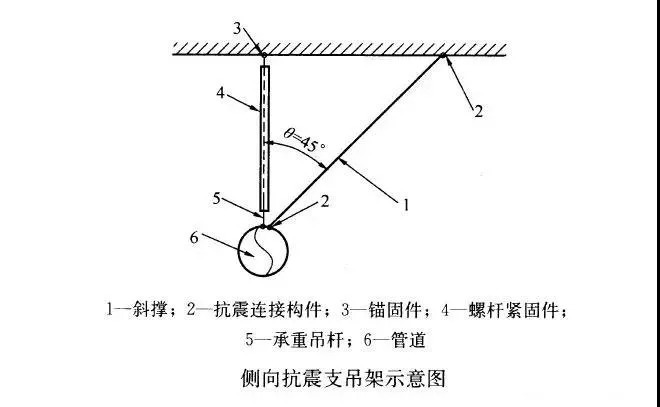

侧向抗震吊架,用以抵御侧向水平地震力作用:

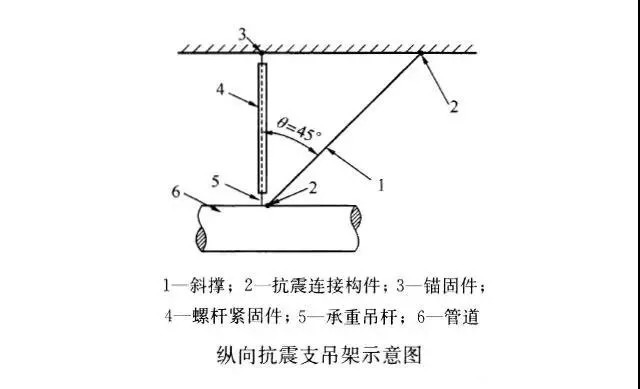

纵向抗震吊架,用以抵御纵向水平地震力作用:

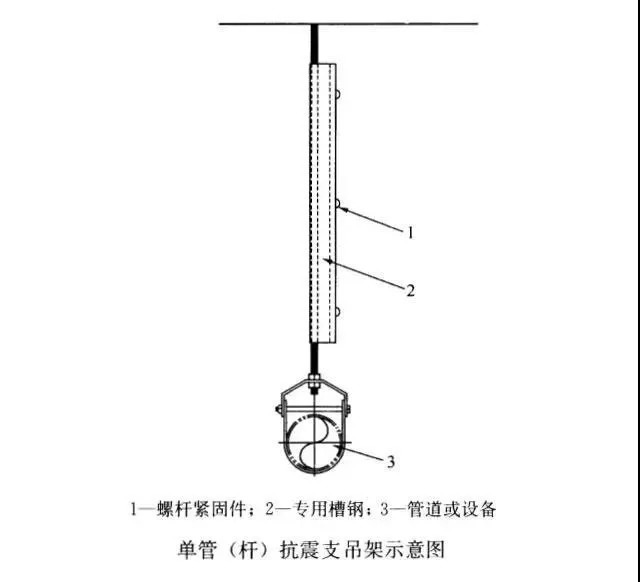

单管(杆)抗震支吊架是由一根承重吊架和抗震斜撑组成的抗震支吊架:

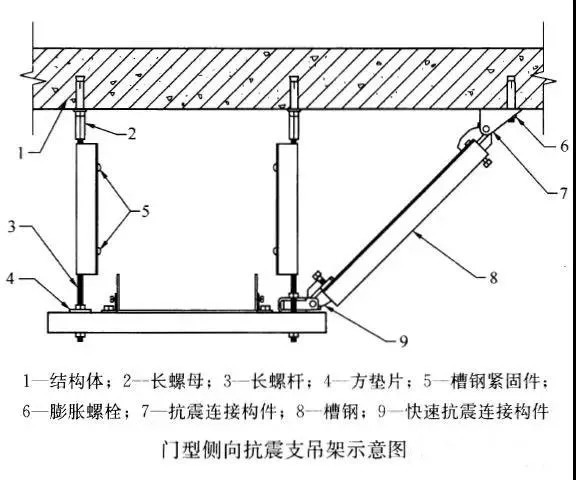

门型抗震支吊架由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架:
