抗震支吊架管廊抗震支架在抗震规划方面的要求

2019-08-28 11:55:41 点击:71

抗震支吊架管廊抗震支架在抗震规划方面的要求

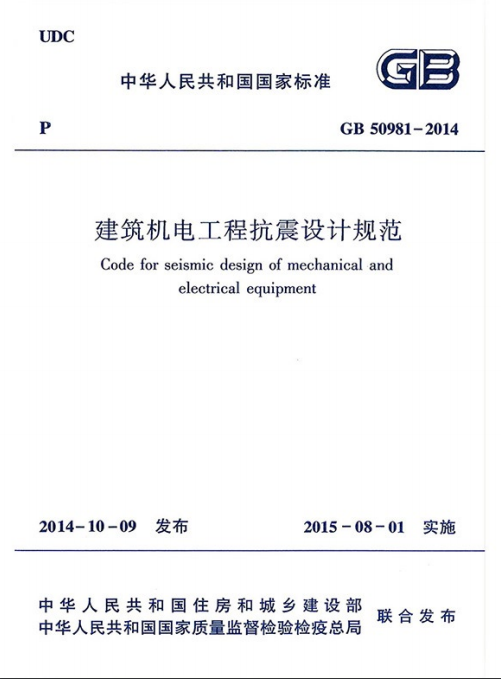

GB 50981-2014 建筑机电工程抗震设计规范中提到

1、以下设备及管道应选用抗震支吊架

重力大于1.8KN的空调机组风机。矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道。防排烟风管、事故通风风管及相关设备。需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。8度、9度区域的高层建筑的给水、排水立管直线长度大于50m时,宜选用抗震措施,直线长度大于100m时,应采取抗震措施。内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。


2、抗震支吊架应和结构主体牢靠衔接依据项目所在地的抗震设防烈度,以地震力为首要荷载,由锚固件、加固吊杆、抗震衔接构件及抗震斜撑组成。


3、组成抗震支吊架的一切构件应选用成品构件,衔接紧固件的结构应便于安装。


4、管道抗震支吊架不该限制管线热胀冷缩发生的位移,其设置和规划应满足相关规范规定。


5、一切抗震支吊架应和结构主体牢靠衔接,当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。


6、新建工程刚性原料电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大距离为12m,纵向最大距离为24m。


7、新建工程非金属原料电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大距离为6m,纵向最大距离为12m。


8、新建工程刚性管道侧向抗震支撑最大规划距离12米,纵向抗震支撑最大规划距离24米;柔性管道上述参数折半;改建、扩建工程管道上述参数折半。


9、新建工程刚性矩形风管侧向抗震支撑最大规划距离9米,纵向抗震支撑最大规划距离18米;柔性风管上述参数折半;改建、扩建工程管道上述参数折半。



江苏迅杰从规范出发,在大量图纸绘制的基础上,总结出一套独有的设计软件,并成功取得《计算机软件著作权登记证书》。

江苏迅杰环境工程有限公司专业生产抗震支架管廊支架成品支吊架等产品,是一家集抗震支架、管廊支架、成品支吊架设计、生产、销售、安装于一体的多元化的现代化科技企业。抗震支架主要有综合抗震支架、单管双向抗震支架、多管双向抗震支架、单管侧向抗震支架等系列。成品支吊架主要有综合支吊架等系列。
